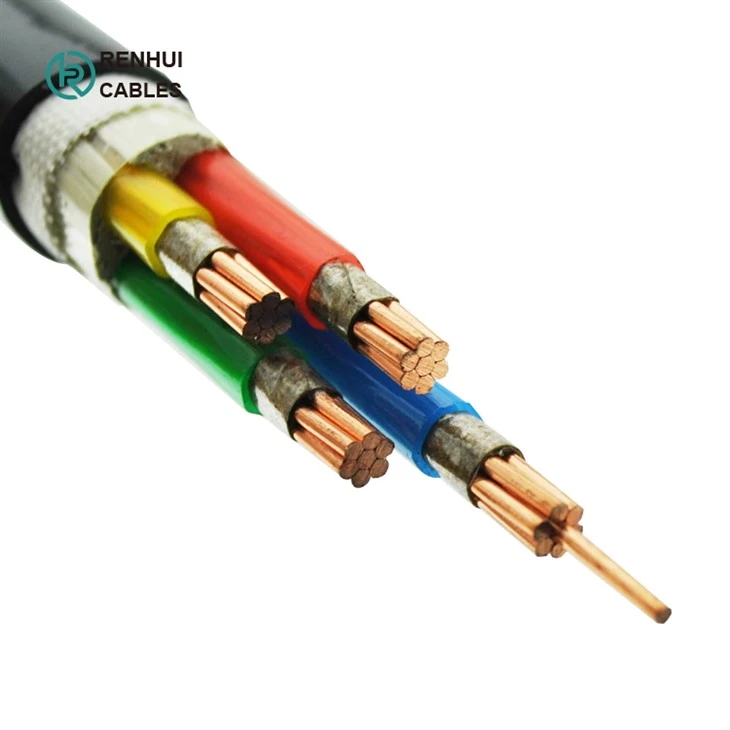

cavi a bassa tensione
1. Applicazione: cavi a bassa tensione
Questi cavi IEC 60502-1 sono utilizzati per l'alimentazione elettrica nei sistemi di installazione a bassa tensione, sono adatti per l'installazione all'interno e all'esterno, in canaline per cavi, sotto terra, in stazioni elettriche e di commutazione, distribuzioni locali di energia, impianti industriali, dove non vi è alcun rischio di danni meccanici.
 |
 |
 |
2. Costruzione: cavi a bassa tensione
-Conduttori
Conduttore in rame solido Classe 1, conduttore in rame a trefoli Classe 2 secondo IEC 60228, BS EN 60228.
-Isolamento
Materiale XLPE
-Codice colore
Codice colore (1) :
1 nucleo: trasparente, rosso o nero
2 core: rosso, nero
3 core: rosso, giallo, blu
4 core: rosso, giallo, blu, nero
5 core: rosso, giallo, blu, nero, verde
Sopra i 5 nuclei: nuclei neri con numeri bianchi
Codice Colore (2) :
1 nucleo: trasparente, marrone o blu
2 fili: marrone o blu
3 core: marrone, nero, grigio
4 core: blu, marrone, nero, grigio
5 fili: verde/giallo, blu, marrone, nero, grigio
Sopra i 5 nuclei: nuclei neri con numeri bianchi
-Fodero esterno:PVC estruso.
 |
 |
 |
3. Standard: cavi a bassa tensione
Cavo IEC60502-1
Fumo ridotto (secondo EN 61034-2)
Ritardante di fiamma Acc. IT 50265-2-1
4. Parametri del cavo: cavi a bassa tensione
|
Single core |
|
|||
|
Sezione nominale |
Diametro del conduttore (circa) |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo (circa) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Due nuclei |
|
|||
|
Sezione nominale |
Diametro del conduttore (circa) |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo (circa) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tre nuclei |
|
|||
|
Sezione nominale |
Diametro del conduttore (circa) |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo (circa) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Quattro core |
|
|||
|
Sezione nominale |
Diametro del conduttore (circa) |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo (circa) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Multicore |
|
|||
|
Sezione nominale |
Diametro del conduttore (circa) |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo (circa) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5. Pacchetto: esportazione di tamburi di legno.
6.Fabbrica
Shandong Renhui Cable Co., Ltd. è stata fondata nel 2010, situata nella città di Jinan, provincia di Shandong, Cina. L'azienda copre un'area di 50 mila metri quadrati, un fondo registrato di 5 milioni di RMB, ha 100 dipendenti e lavoratori. Siamo un produttore di cavi professionale in Cina.
I prodotti coprono principalmente cavi a bassa e media tensione, cavi isolati in PVC, cavi isolati in XLPE, cavi di controllo, cavi di comunicazione, cavi in gomma, cavi da miniera, cavi per saldatura, cavi per navi, cavi in bundle per antenna e altri cavi personalizzati correlati. Questi cavi sono utilizzati nella metallurgia energetica, nell'industria petrolifera e chimica, nelle centrali elettriche, nelle miniere, nell'ingegneria portuale e architettonica e in altri campi.
I prodotti sono stati venduti in 50 paesi e regioni del mondo, come Germania, Francia, Dubai, Oman, Singapore, Vietnam, Pakistan, Filippine, Sri Lanka, Tanzania, Yemen, Kenya, Mongolia, Russia, Algeria, Bahrain, Brasile , Cile, Cipro, Indonesia, Iran, Malesia.
 |
 |
 |
 |
 |
 |
 |
 |
