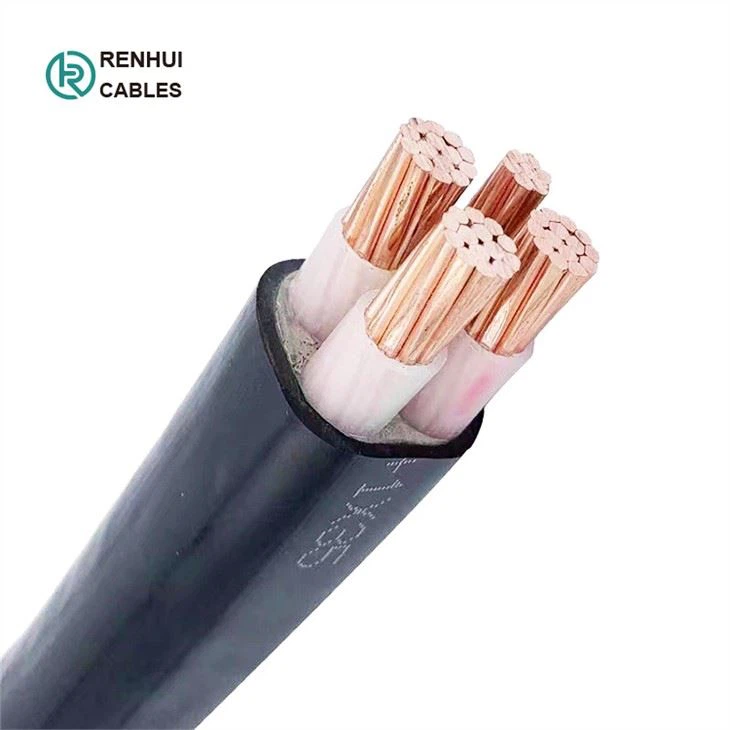

Cavo IEC 60502

Cavo IEC 60502

-Cavo IEC 60502, cavo 0,6/1KV.
-CAVO CU/XLPE/PVC, CAVO CU/XLPE/PVC/SWA/PVC, CAVO CU/XLPE/PVC/STA/PVC.
-CAVO CU/PVC/PVC, CAVO CU/PVC/PVC/SWA/PVC, CAVO CU/PVC/PVC/STA/PVC.
-CAVO CU/XLPE/LSZH, CAVO CU/XLPE/PVC/SWA/LSZH. CAVO CU/XLPE/PVC/STA/LSZH.
-CAVO AL/XLPE/PVC, CAVO AL/XLPE/PVC/SWA/PVC, CAVO AL/XLPE/PVC/STA/PVC.
-CAVO AL/PVC/PVC, CAVO AL/PVC/PVC/SWA/PVC, CAVO AL/PVC/PVC/STA/PVC.
Invia la tua richiesta
Chatta adesso
Scarica il catalogo
Certificato CE-Renhui
ISO9001-Renhui
Descrizione

Applicazione(cavo IEC 60502):
Questi cavi vengono utilizzati per l'alimentazione elettrica in sistemi di installazione a bassa tensione. Sono adatti per l'installazione in ambienti interni ed esterni, in canaline per cavi, sottoterra, in stazioni elettriche e di commutazione, distribuzioni locali di energia, impianti industriali, dove non vi è rischio di danni meccanici danno.


Costruzione(cavo IEC 60502):

35

36

37

38

Conduttore:

rame ricotto o di alluminio semplice o lega di alluminio

Isolamento:

Materiale XLPE/PVC

Armatura:

Su richiesta possono essere prodotti anche fili di alluminio/acciaio zincato/acciaio applicati elicoidalmente sulla copertura interna secondo IEC 60502-1, oppure nastri doppi di alluminio/acciaio e filo di rame/rame stagnato.

Guaina:

Composto di PVC

colore guaina:

nero


IsolamentoColori (cavo IEC 60502):

Codice colore

Codice Colore (1)

1 nucleo

Rosso o Nero

2 nuclei

Rosso nero

3 nuclei

Rosso, Giallo, Blu

4 core

Rosso, Giallo, Blu, Nero

5 core

Rosso, Giallo, Blu, Nero, Verde

Oltre 5 core

Nuclei neri con numeri bianchi

Codice Colore (2)


1 nucleo

Marrone o Blu

2 nuclei

Marrone o Blu

3 nuclei

Marrone, Nero, Grigio

4 core

Blu, Marrone, Nero, Grigio

5 core

Verde/Giallo, Blu, Marrone, Nero, Grigio

Oltre 5 core

Nuclei neri con numeri bianchi


Dati tecnici(cavo IEC 60502):

Intervallo di temperatura:


durante l'installazione:

Da -5 grado fino a +50 grado

installato fisso:

Da -30 grado fino a +70 grado

con cortocircuito di max. 5 secondi:

fino a 160 gradi

Voltaggio nominale:

Uο/U=0,6/1 kV

Tensione di prova:

4 kV

Massimo. tensione di esercizio nei sistemi trifase:

1,2 kV

Massima resistenza alla trazione:

50 N/mm²

Comportamento al fuoco:

CEI 60332-1

Raggio di curvatura interno minimo:


Singolo Core:

15D

multinucleo:

12D


Dimensioni(cavo IEC 60502):

Single core (non armato)

Nominale
Sezione trasversale

Diametro del conduttore (circa)

Nominale
Spessore dell'isolamento

Nominale
Spessore della guaina

Diametro complessivo
(Circa)

millimetro²

millimetro

millimetro

millimetro

millimetro

1x1.5

1.4

0.7

1.4

5.6

1x2.5

1.8

0.7

1.4

6.0

1x4

2.3

0.7

1.4

6.5

1x6

2.8

0.7

1.4

7.0

1x10

3.6

0.7

1.4

7.8

1x16

4.5

0.7

1.4

8.7

1x25

5.6

0.9

1.4

10.2

1x35

6.7

0.9

1.4

11.3

1x50

8.0

1

1.4

12.8

1x70

9.4

1.1

1.4

14.4

1x95

11.0

1.1

1.5

16.1

1x120

12.4

1.2

1.5

17.8

1x150

13.8

1.4

1.6

19.8

1x185

15.3

1.6

1.6

21.8

1x240

17.5

1.7

1.7

24.4

1x300

19.5

1.8

1.8

26.7

1x400

22.6

2

1.9

30.5

1x500

25.2

2.2

2.0

33.7

1x630

28.3

2.4

2.2

37.4

1x800

31.9

2.6

2.3

41.7

1x1000

35.7

2.8

2.4

46.2


Due nuclei (non armati)

Nominale
Sezione trasversale

Diametro del conduttore (circa)

Nominale
Spessore dell'isolamento

Nominale
Spessore della guaina

Diametro complessivo
(Circa)

millimetro²

mm

millimetro

millimetro

millimetro

2x1.5

1.4

0.7

1.8

9.2

2x2.5

1.8

0.7

1.8

10.0

2x4

2.3

0.7

1.8

11.0

2x6

2.8

0.7

1.8

12.0

2x10

3.6

0.7

1.8

13.6

2x16

4.5

0.7

1.8

15.4

2x25

5.6

0.9

1.8

18.4

2x35

6.7

0.9

1.8

20.6

2x50

8.0

1

1.8

23.6

2x70

9.4

1.1

1.8

26.8

2x95

11.0

1.1

1.9

30.2

2x120

12.4

1.2

2.0

33.7

2x150

13.8

1.4

2.2

37.5

2x185

15.3

1.6

2.3

41.6

2x240

17.5

1.7

2.5

46.7

2x300

19.5

1.8

2.6

51.4

2x400

22.6

2

2.9

58.9


Tre nuclei (non armati)

Nominale
Sezione trasversale

Diametro del conduttore (circa)

Nominale
Spessore dell'isolamento

Nominale
Spessore della guaina

Diametro complessivo
(Circa)

millimetro²

mm

millimetro

millimetro

millimetro

3x1.5

1.4

0.7

1.8

9.6

3x2.5

1.8

0.7

1.8

10.5

3x4

2.3

0.7

1.8

11.6

3x6

2.8

0.7

1.8

12.6

3x10

3.6

0.7

1.8

14.4

3x16

4.5

0.7

1.8

16.3

3x25

5.6

0.9

1.8

19.5

3x35

6.7

0.9

1.8

21.9

3x50

8.0

1

1.8

25.1

3x70

9.4

1.1

1.9

28.7

3x95

11.0

1.1

2.0

32.4

3x120

12.4

1.2

2.1

36.1

3x150

13.8

1.4

2.3

40.3

3x185

15.3

1.6

2.4

44.6

3x240

17.5

1.7

2.6

50.2

3x300

19.5

1.8

2.7

55.2

3x400

22.6

2

3.0

63.3


Quattro nuclei (non armati)

Nominale
Sezione trasversale

Diametro del conduttore (circa)

Nominale
Spessore dell'isolamento

Nominale
Spessore della guaina

Diametro complessivo
(Circa)

millimetro²

millimetro

millimetro

millimetro

millimetro

4x1.5

1.4

0.7

1.8

10.4

4x2.5

1.8

0.7

1.8

11.3

4x4

2.3

0.7

1.8

12.5

4x6

2.8

0.7

1.8

13.7

4x10

3.6

0.7

1.8

15.7

4x16

4.5

0.7

1.8

17.8

4x25

5.6

0.9

1.8

21.5

4x35

6.7

0.9

1.8

24.1

4x50

8.0

1

1.8

27.8

4x70

9.4

1.1

2.0

32.0

4x95

11.0

1.1

2.1

36.1

4x120

12.4

1.2

2.3

40.2

4x150

13.8

1.4

2.4

44.9

4x185

15.3

1.6

2.6

49.8

4x240

17.5

1.7

2.8

56.0

4x300

19.5

1.8

3.0

61.7

4x400

22.6

2

3.2

70.7


Multicore (non armato)

Nominale
Sezione trasversale

Diametro del conduttore (circa)

Nominale
Spessore dell'isolamento

Nominale
Spessore della guaina

Diametro complessivo
(Circa)

millimetro²

millimetro

millimetro

millimetro

millimetro

5x1.5

1.4

0.7

1.8

11.2

7x1.5

1.4

0.7

1.8

12.0

10x1.5

1.4

0.7

1.8

14.8

12x1.5

1.4

0.7

1.8

15.2

14x1.5

1.4

0.7

1.8

16.0

19x1.5

1.4

0.7

1.8

17.6

21x1.5

1.4

0.7

1.8

18.4

24x1.5

1.4

0.7

1.8

20.4

30x1.5

1.4

0.7

1.8

21.6

40x1.5

1.4

0.7

1.8

26.0

48x1.5

1.4

0.7

1.8

26.4

61x1.5

1.4

0.7

1.9

29.0

5x2.5

1.8

0.7

1.8

12.2

7x2.5

1.8

0.7

1.8

13.2

10x2.5

1.8

0.7

1.8

16.4

12x2.5

1.8

0.7

1.8

16.9

14x2.5

1.8

0.7

1.8

17.7

19x2.5

1.8

0.7

1.8

19.6

21x2.5

1.8

0.7

1.8

20.6

24x2.5

1.8

0.7

1.8

22.8

30x2.5

1.8

0.7

1.8

24.1

40x2.5

1.8

0.7

1.9

29.4

48x2.5

1.8

0.7

1.9

29.9

61x2.5

1.8

0.7

2.0

32.8


PacchettoMateriale(cavo IEC 60502):
Tamburo di legno, Tamburo di legno d'acciaio (fumigazione)
Lunghezza del cavo in ciascun tamburo: 500 m/1000 m o in base ai requisiti effettivi di lunghezza del cavo

Etichetta sexy: Cavo IEC 60502, Cina produttori di cavi IEC 60502, fornitori, fabbrica
