1.Applicazione (cavi N2XY):
Questi cavi di alimentazione e di cablaggio fisso sono utilizzati per l'alimentazione elettrica in sistemi di installazione a bassa tensione. Si adattano bene all'uso sotterraneo in applicazioni industriali con una protezione meccanica aggiuntiva. Questi cavi possono essere fissati su passerelle, all'interno di condotti o fissati a pareti.
2.Standard(Cavi N2XY):
IEC 60502-1, VDE 0276-603, IEC/EN 60228
Ritardante di fiamma secondo IEC/EN 60332-1-2

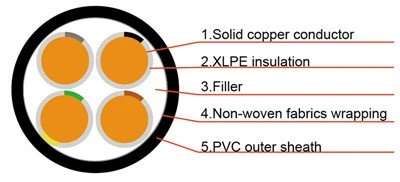

3. Costruzione (cavi N2XY):
Conduttore RE: Conduttore in rame pieno di classe 1 RM: Circolare incagliato di classe 2 o compattato circolare SM: A trefolo di classe 2 a forma settoriale Isolamento XLPE (polietilene reticolato) Guaina PVC (cloruro di polivinile) Identificazione del nucleo 3 core: Verde/Giallo Blu Marrone 4 core: Verde/Giallo Marrone Nero Grigio 5 core: Verde/Giallo Blu Marrone Nero Grigio 7 core e oltre: core neri e numeri bianchi Colore guaina: Nero |
|
|
4. Caratteristica (cavi N2XY):
Tensione nominale Uo/U: 0,6/1kV Valutazione della temperatura Durante l'installazione da -5 gradi a più 50ºC Installazione fissa: da -20 gradi a più 90 gradi Raggio di curvatura minimo Fisso: 12 x diametro totale |
|
5.Parametri del cavo(Cavi N2XY):
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6. Pacchetto: Esporta tamburi di legno(Cavi N2XY).
