Applicazione(Cavo CU/XLPE/PVC):
Questi cavi sono utilizzati per l'alimentazione elettrica in sistemi di installazione a bassa tensione, sono adatti per l'installazione in interni ed esterni, in canaline portacavi, interrate, in centrali elettriche e di commutazione, distribuzioni locali di energia, impianti industriali, dove non c'è rischio meccanico danno.

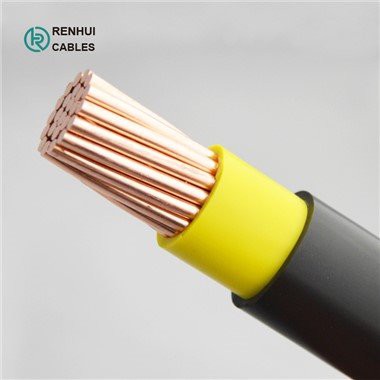

Costruzione(Cavo CU/XLPE/PVC):
Conduttori
Conduttore in rame pieno Classe 1, conduttore in rame intrecciato Classe 2 secondo IEC 60228, BS EN 60228.
Isolamento
Il materiale e lo spessore dell'XLPE devono essere conformi a IEC 60502 o BS 5467 per un funzionamento continuo a 90 gradi.
Codice colore
Codice Colore (1) :
1 nucleo: trasparente, rosso o nero
2 core: rosso, nero
3 core: rosso, giallo, blu
4 core: rosso, giallo, blu, nero
5 core: rosso, giallo, blu, nero, verde
Sopra i 5 core: core neri con numeri bianchi
Codice Colore (2) :
1 nucleo: trasparente, marrone o blu
2 core: marrone o blu
3 core: marrone, nero, grigio
4 core: blu, marrone, nero, grigio
5 core: verde/giallo, blu, marrone, nero, grigio
Sopra i 5 core: core neri con numeri bianchi
Guaina esterna
La guaina esterna deve essere in PVC estruso di tipo ST2 secondo IEC 60502-1 o di tipo 9 come BS 6346/5467. Tipo speciale di materiale di rivestimento in PVC come PVC ignifugo, PVC anti-Termite, PVC anti-roditore, PVC resistente alla luce solare, PVC resistente all'olio sono disponibili su richiesta speciale. Inoltre, sono disponibili su richiesta materiali di rivestimento speciali come LLDPE, MDPE, HDPE, LSF, CPE.
Prestazioni al fuoco delle guaine dei cavi
I cavi possono essere forniti con una speciale guaina esterna in PVC ignifugo per soddisfare i requisiti di prova di fiamma di IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, possono anche fornire cavi con Low Smoke Halogen Free ( LSHF) materiale secondo IEC 60502-1, BS 7211, BS 6724 o altri standard equivalenti.7211, BS 6724 o altri standard equivalenti.7211, BS 6724 o altri standard equivalenti.7211, BS 6724 o altri standard equivalenti.
Parametri del cavo(Cavo CU/XLPE/PVC):
Single core |
| |||
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Due core |
| |||
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Tre core |
| |||
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Quattro core |
| |||
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Multi core |
| |||
Sezione Nominale | Diametro del conduttore (circa) | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diametro totale (circa) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Pacchetto: Esporta fusti di legno.
