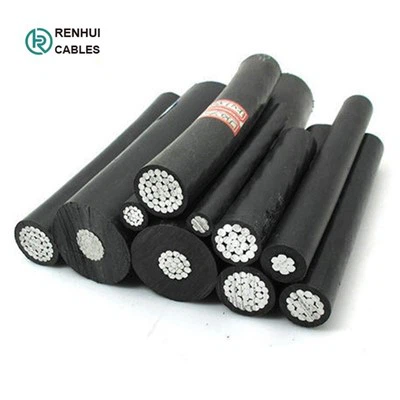

Cavi per antenna NFC 33-209 in bundle Cavi ABC da 600/1000 V
1. Applicazione
I cavi aerei in bundle progettati per installazione fissa come linee elettriche aeree fino a 1000 V i
 |
 |
 |
 |
2.Standard
NFC 33-209
3.Costruzione
Conduttore di fase :Conduttore in alluminio, a trefolo tondo compresso (RM)
Conduttore neutro: Conduttore in lega di alluminio (AlMgSi), a trefolo tondo compresso (RM).
Isolamento:XLPE. Nucleo portante/neutro – contrassegnato con nucleo di fase standard e produttori – contrassegnato con cifre 1, 2, 3.
Assemblea:I conduttori e il neutro, conduttore intrecciato insieme con disposizione destrorsa, inoltre possono essere co-tregliati 1, 2 o 3 nuclei di sezione trasversale ridotta.
4. Dati tecnici
| Tensione nominale | kV | 0.6/1 |
| Provare la tensione | VeffkV | 4 |
| Temperatura di posa | grado | min. -5 |
| Temperatura di esercizio | grado | -30 ~ più 90 |
| Temperatura del conduttore | grado | massimo più 90 |
| Temperatura di cortocircuito | gradi | massimo più 250/5 |
| Raggio di curvatura (min.) | / | 20 × o di cavo |
5.Dimensioni
| Numero di nuclei x sezione nominale | massimo resistenza del conduttore | min. carico di rottura del filo conduttore | Valutazione attuale nell'aria | Diametro esterno | Peso totale |
| mm^2 | Ohm/km | kN | A | mm | kg/km |
| 2x10RM | 3.08 | 1.5 | 38 | 12.8 | 93 |
| 4x10RM | 3.08 | 1.5 | 38 | 15.4 | 183 |
| 2x16RM | 1.91 | 2.3 | 72 | 14.8 | 129 |
| 2x16 RN più 2x1,5 RE | 1.910/12.100 | 2.3 | 72 | 14.8 | 176 |
| 4x16RM | 1.91 | 2.3 | 72 | 17.8 | 257 |
| 4x16 RN più 2x1,5 RE | 1.910/12.100 | 2.3 | 72 | 17.8 | 304 |
| 2x25RM | 1.2 | 3.8 | 107 | 18 | 202 |
| 2x25 RM più 2x1,5 RE | 1.200/12.100 | 3.8 | 107 | 18 | 249 |
| 4x25RM | 1.2 | 3.8 | 107 | 21.7 | 404 |
| 4x25 RM più 2x1,5 RE | 1.200/12.100 | 3.8 | 107 | 21.7 | 451 |
| 2x35RM | 0.868 | 5.2 | 132 | 20.8 | 269 |
| 2x35 RM più 2x1,5 RE | 0.868/12.100 | 5.2 | 132 | 20.8 | 316 |
| 4x35RM | 0.868 | 5.2 | 132 | 25.1 | 539 |
| 4x35 RM più 2x1,5 RE | 0.868/12.100 | 5.2 | 132 | 25.1 | 586 |
| 2x50RM | 0.641 | 7.6 | 165 | 23.4 | 352 |
| 2x50 RM più 2x1,5 RE | 0.641/12.100 | 7.6 | 165 | 23.4 | 399 |
| 1x54,6 RM più 3x25 RM | 0.630/1.200 | 3.8 | 107 | 21.7 | 507 |
| 1x54,6 RM più 3x25 RM più 1x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 24.3 | 573 |
| 1x54,6 RM più 3x25 RM più 2x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 29.7 | 639 |
| 1x54,6 RM più 3x25 RM più 3x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 31.1 | 705 |
| 1x54,6 RM più 3x35 RM | 0.630/0.868 | 5.2 | 132 | 25.1 | 615 |
| 1x54,6 RM più 3x35 RM più 1x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 28.1 | 680 |
| 1x54,6 RM più 3x35 RM più 2x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 34.3 | 748 |
| 1x54,6 RM più 3x35 RM più 3x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 35.9 | 814 |
| 1x54,6 RM più 3x35 RM più 1x25 RM | 0.630/0.868/1.200 | 5.2/3.8 | 132/107 | 28.1 | 714 |
| 1x54,6 RM più 3x50 RM | 0.630/0.641 | 7.6 | 165 | 28.2 | 741 |
| 1x54,6 RM più 3x50 RM più 1x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 31.6 | 806 |
| 1x54,6 RM più 3x50 RM più 2x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 38.6 | 875 |
| 1x54,6 RM più 3x50 RM più 3x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 40.4 | 940 |
| 1x54,6 RM più 3x50 RM più 1x25 RM | 0.630/0.641/1.200 | 7.6/3.8 | 165/107 | 31.6 | 841 |
| 1x54,6 RM più 3x70 RM | 0.630/0.443 | 10.2 | 205 | 33 | 950 |
| 1x54,6 RM più 3x70 RM più 1x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 37 | 1014 |
| 1x54,6 RM più 3x70 RM più 2x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 45.2 | 1083 |
| 1x54,6 RM più 3x70 RM più 3x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 47.3 | 1148 |
| 1x54,6 RM più 3x70 RM più 1x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 37 | 1048 |
| 1x54,6 RM più 3x70 RM più 2x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 45.2 | 1150 |
| 1x54,6 RM più 3x70 RM più 3x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 47.3 | 1250 |
| 1x54,6 RM più 3x95 RM | 0.630/0.320 | 13.5 | 240 | 37.4 | 1176 |
| 1x54,6 RM più 3x95 RM più 1x16 RM | 0.630/0.320/1.910 | 13.5/2.3 | 240/72 | 41.9 | 1243 |
6. Avanzamento della produzione
7.Certificati:
 |
 |
8. Imballaggio:
-Tamburo di legno d'acciaio (fumigazione)
Lunghezza del cavo in ciascun tamburo: 1000 m/2000 m o secondo i requisiti di lunghezza del cavo effettivi.
-Dimensioni del tamburo:
In base alla lunghezza del cavo e alle dimensioni del contenitore
Per quotare il prezzo accurato, comunicaci la quantità di lunghezza del cavo necessaria. Quantità maggiori, più sconti pronti per te!
-Porto di spedizione:
Qingdao o altri porti secondo i tuoi requisiti.
-Il trasporto via mare:
Sono tutti disponibili preventivi FOB/C&F/CIF.
 |
 |
 |
